SCHLEIFSCHEIBEN FÜR SCHLEIFEN VON RÄUMWERKZEUGEN

Heim » Produkten und Anwendungen » Diamant und CBN Schleifwerkzeuge » Schleifscheiben für Schleifen von Räumwerkzeugen

EIGENSCHAFTEN UND ANWENDUNG

Das Räumen ist eine Zerspanungsmethode für die Bildung von nicht kreisförmigen Löchern, eventuell auch von Außenprofilen, mithilfe eines Räumwerkzeugs mit mehreren Schneiden, die hintereinander angeordnet sind.

Räumwerkzeug – Räumdorn – besteht aus Schaft, Einführung, Zahnung, Führungsstück und Endstück.

Die Zahnung im Spanungsteil hat Spanbrechernuten, wo die Späne gebildet und gleichzeitig gebrochen werden. Die Zähne, die zum Kalibrieren dienen, haben keine Spanbrechernuten. Sie haben gleiches Profil und identische Abmessungen. Diese Zahnung hat Rücken mit 0° und dient zum Nachschleifen. Für die Präzisionserhöhung der Werkstoffoberfläche werden die Werkzeuge mit glättenden Zähnen bestückt, die um 0,001 bis 0,005 mm höher sind, als die Kalibrierzähne.

Die max. Länge vom Räumdorn hängt vom Maschinenhub ab. Falls diese Länge nicht ausreichend ist, wird der Räumdorn als Satz in mehrere Werkzeuge geteilt. Der Führungsstück dient zum Einmitten von Werkzeug im Arbeitsraum.

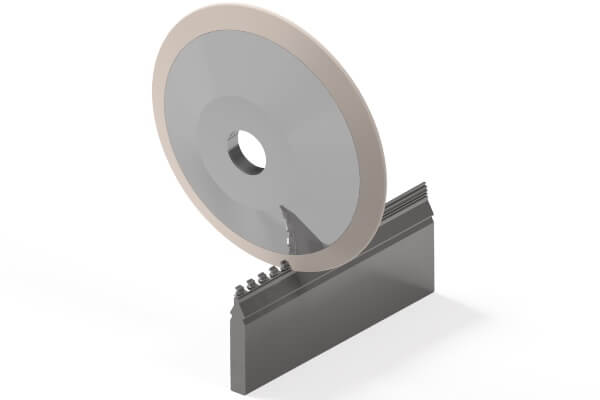

Schleifscheiben für Schleifen von Räumwerkzeugen 2

ANGEBOTENE PRODUKTE UND DIENSTLEISTUNGEN

Wir stellen Schleifscheiben nicht nur für alle gängigen Schleifapplikationen für Räumwerkzeuge her, sondern auch für Sonderlösungen auf Maß. Kontaktieren Sie uns bitte für mehr Informationen.

Material für Schleifen: HSS (die Hochgeschwindigkeitsstahl von mittlerer Leistung); PM-HSS (der pulvermetallurgische Stahl; der Hochleistungsstahl zur Zerspanung von schwer zu bearbeitenden Materialien, wie z. B. Titan)

Schleifscheiben laut FEPA: 4BT9; 14F1

Verwendete Schleifmaschinen:

SCHLEIFBEDINGUNGEN

Produktion

SPANTIEFE

2-8 mm

KÜHLUNG

ÖL

EMPFOHLENE BINDUNG

HYBRID (FS-H4; FS-07)

EMPFOHLENE KÖRNUNG

B64 - B91

NACHSCHLEIFEN

SPANTIEFE

0,2 - 1,5 mm

KÜHLUNG

ÖL

EMPFOHLENE BINDUNG

KUNSTHARZ (B-C3V; A-C2; B-RI)

EMPFOHLENE KÖRNUNG

B107 - B151

NACHSCHLEIFEN

SPANTIEFE

0,2 - 1,5 mm

KÜHLUNG

OHNE KÜHLUNG

EMPFOHLENE BINDUNG

KUNSTHARZ (B-SIV)

EMPFOHLENE KÖRNUNG

B91 - B126
